Ein LC-Meter nach VK3BHR Version V2 (29.10.2009)

Da ich auch mal ein kleines LC-Meßeisen haben wollte, um das zum Messen der Bauteilwerte von SMDs zu erleichtern, hatte ich im Netz ein wenig geforscht, und bin bei VK3BHR fündig geworden. Das Layout hab ich dann noch umgezimmert.

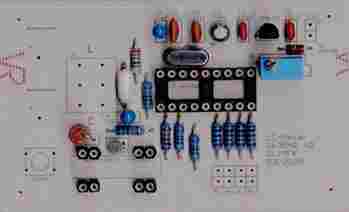

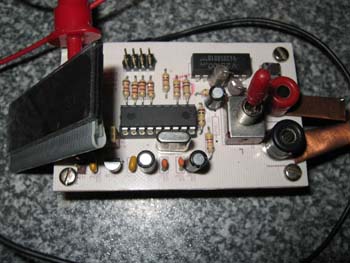

Das Ergebnis sieht so aus:

Hier sind die Bauanleitungen für verschiedene Displayanschlüsse (Folien-SMD-Buchse, Folien-Buchse, 14-Pin Wannenstecker, 14-Pin-SIL-Stecker), die Software und der Quelltext. Auf der Homepage gibt es noch eine Software für ein 8-stelliges Display. Hier noch ein dickes Dankeschön an den Entwickler, ein äußerst praktisches Projekt !!!

Viel Spaß beim Nachbau !!!

Noch Fragen ???

73 de Tomtom
