Nachlaufsteuerung für das Zugspitz-ATV-Relais (29.10.2009)

Der Zugspitz-ATV-Umsetzer nimmt Formen an. Darko bat mich um eine Nachlaufsteuerung, die drei Relais bedient. Sobald jemand das Relais mit einem Bild auftastet, sollen alle drei Relais anziehen. Das erste Relais nach 22sec, das zweite Relais nach 60sec wieder loslassen, und das letzte Relais steuert den Sender. Dieser soll aber erst nach 90sec wieder abschalten, wenn kein Bildsignal mehr am Empfänger anliegt. Als Prozessor hab ich den preiswerten PIC16F628A ausgesucht.

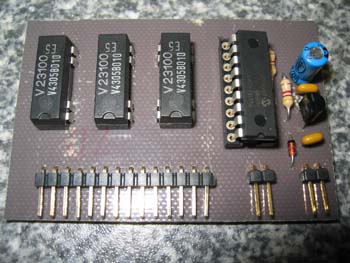

Das Ergebnis sieht so aus:

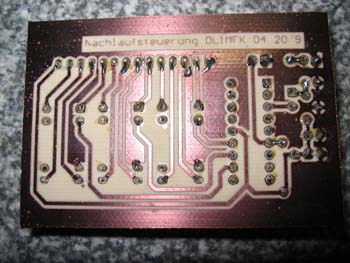

Dummerweise ist das hier noch ein Bild von einem falschen Layout ... die Verbindung an Pin 3 vom PIC gehört an Pin 4 ...

Hier ist die bereinigte Bauanleitung, die Software und Quellen.

Viel Spaß beim Nachbau !!!

Noch Fragen ???

73 de Tomtom
