Ein 13cm ATV-TX ... (28.01.2007)

Im Zuge der QI-Erneuerung entstand ein Steuer-TX mit dem MAXIM-IC MAX2750. Die ursprüngliche Idee wurde mit dem 23cm-Bruder MAX2754 geboren. Beide natürlich mit der SP5055-PLL.

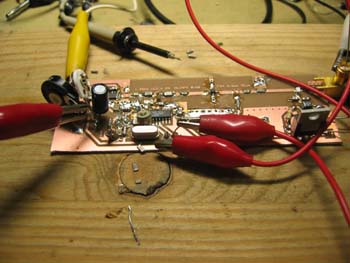

Der Testpetrieb :

Hier einfach die Bauanleitung.

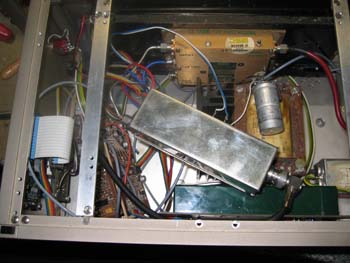

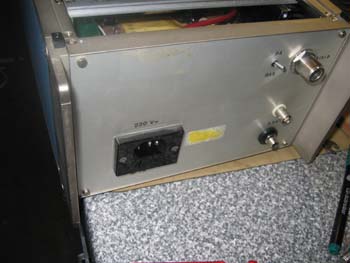

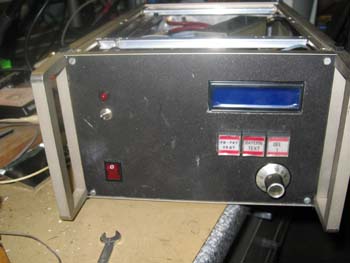

Inzwischen ist das gute Stück auch in eine Schachtel gewandert und mit einem Prototypen der Basisbandaufbereitung auch in Betrieb:

Die Basisbandaufbereitung ist mit nur einem Tonträgermodul bestückt. Die Endstufe macht ca. 3.5W im 13cm Band. Auf einen Video-Regler habe ich verzichtet, da mir die Pegelregelung die AGC in der BBA abnimmt.



Viel Spß beim Nachbau !!!



Noch Fragen ???

73 de Tomtom
