Baugruppe Bus-Relais (08.02.2016)

Hinter der EierlegendeWollMilchSau-Steuerung und in jedem extra abschaltbaren Baugruppenträger ist eine Bus-Relais-Platine versteckt. Diese hat die wichtige Aufgabe bei stromlosem Einschub die I2C-Hauptbus-Leitungen von den Innereien zu trennen. Geschieht dies nicht, läuft man Gefahr den Bus tot zu legen, denn wenn die Bausteine, die im Einschub an diesem Bus liegen, keine Versorgungspannung haben, werden den Bus gegen Masse ziehen.

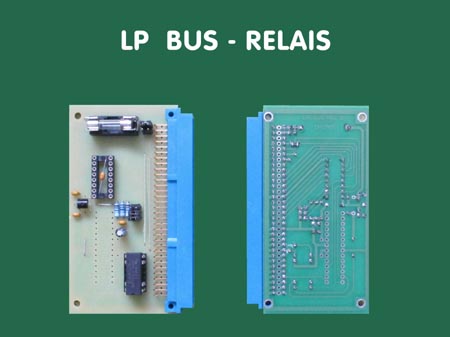

Klein aber lebensnotwendig

Auf der Platine ist noch Platz für einen ATMega bzw einen Portexpander.PCA8574(A)

Hier die Baumappe.
