Wieder ein 13cm TX(18.12.2009)

Es wurde höchste Zeit einen neuen 13cm TX. Einer der neuen 13cm VCOs sollte hinein wie auch die Basisbandaufbereitungen die im DB0QI Verwendung finden. Auch das LC-Logo sollte da eingebaut sein. Als Endstufe dient eine uralte 3W Siemens-Endstufe, die sich mit 50mW begnügt. Hier sind Bilder vom Ergebnis:

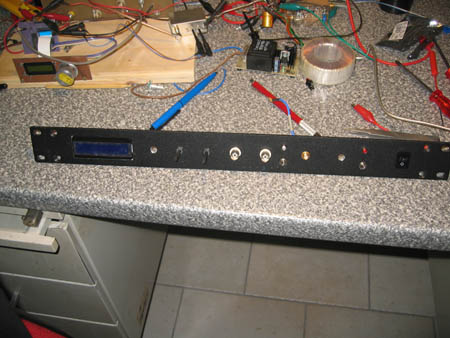

So eine Frontplatte will Löcher haben :

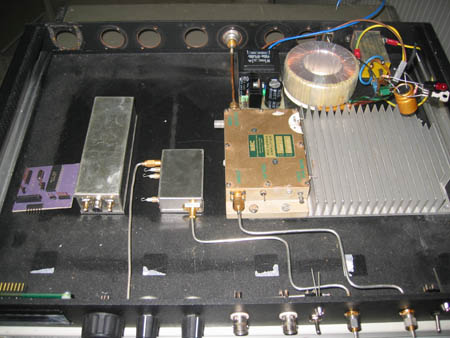

So sollen die Baugruppen rein :

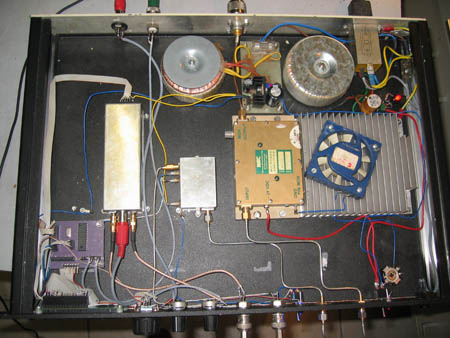

Endlich verdrahtet, aber ein Trafo hat nicht gereicht ... -24V für eine Endstufe ist einfach eine doofe Versorgungsspannung ...

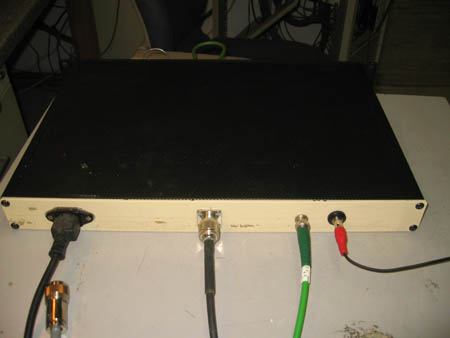

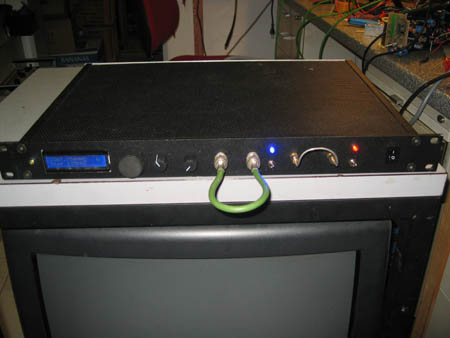

Deckel drauf und läuft ..

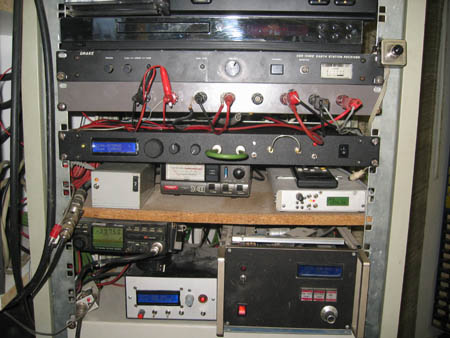

Ab ins Gestell und los gehts mit dem Betrieb !!! 3W HF 2300-2450 MHz
