10GHz VCO aus Ebay (10.01.2010)

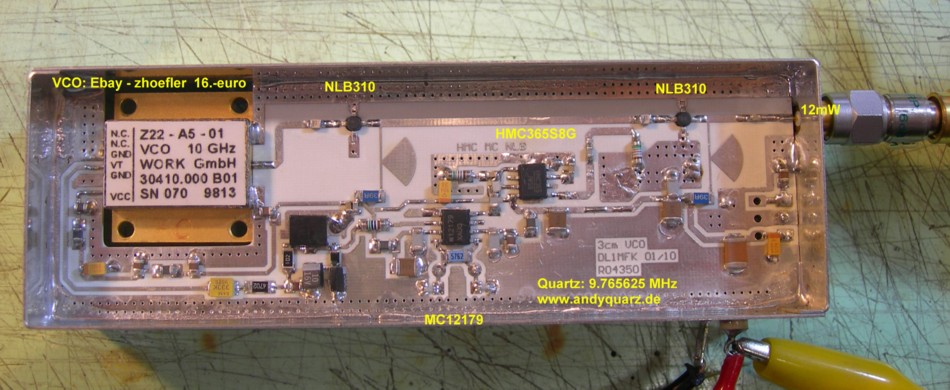

Bei Ebay und auf Flohmärkten ist der VCO bei Höfler für ca. 16 Teuro zu erstehen. Bei dem Preis mußte ich einfach einen Sender dafür stricken. Der Wermutstropfen dabei ist, daß der VCO leider nur von 9.252 GHz bis 10,235 GHz arbeitet, aber für die meisten ATV-Umsetzer optimal wenn als PLL ausgeführt. Modulieren läßt er sich sehr breitbandig.

Die Tests hat der Darko damit gemacht, vielen Dank dafür.

nur mit dem VCO und die "grosse Basisbandaufbereitung":

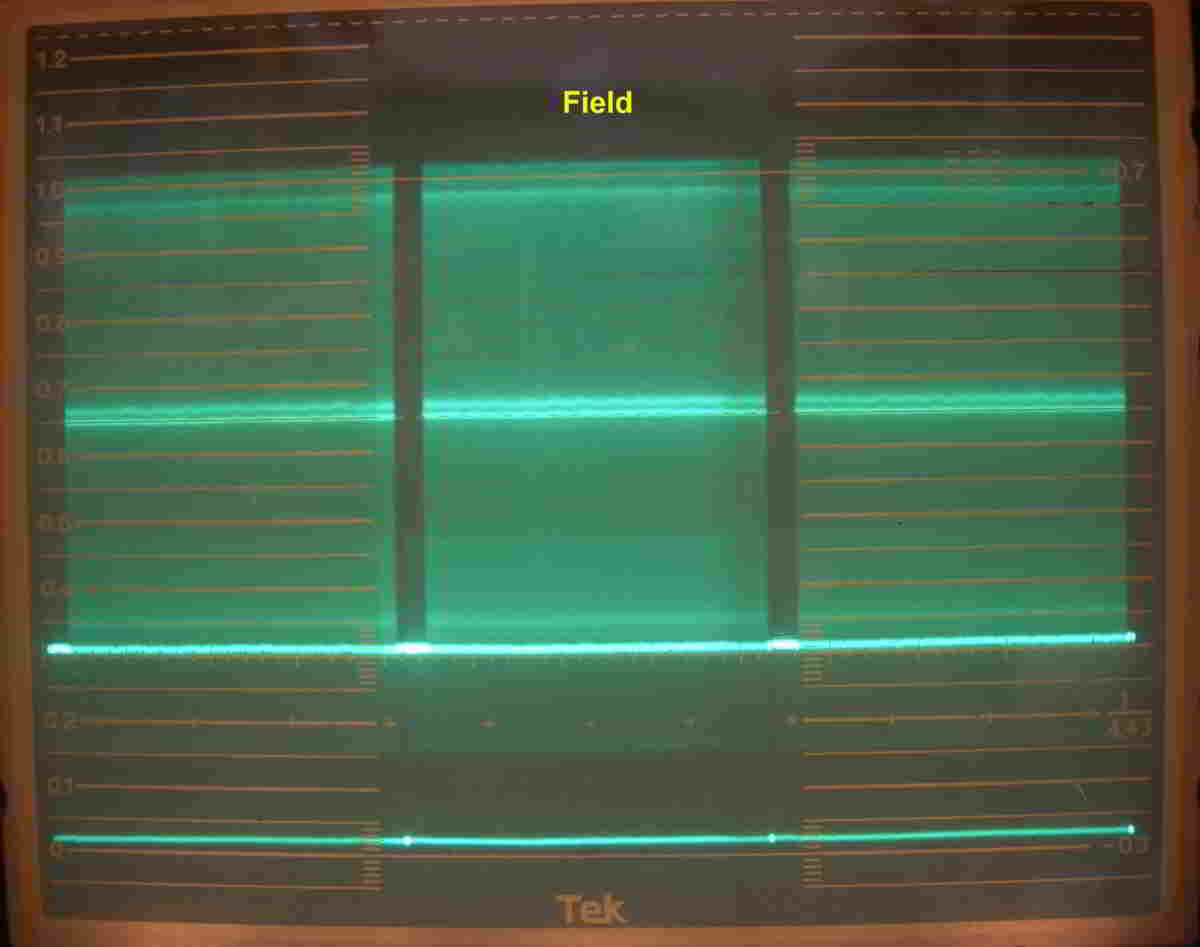

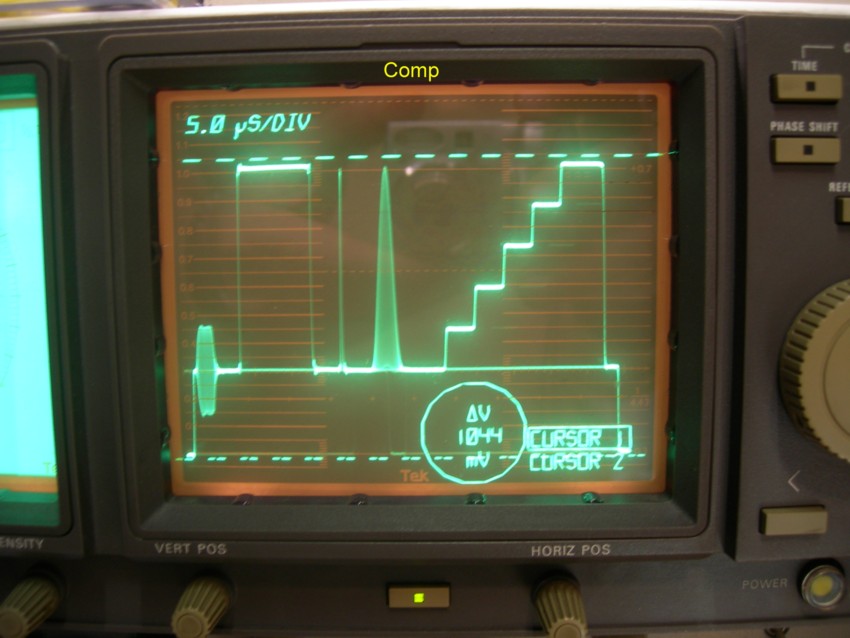

Es gab diese Meßbildchen dazu:

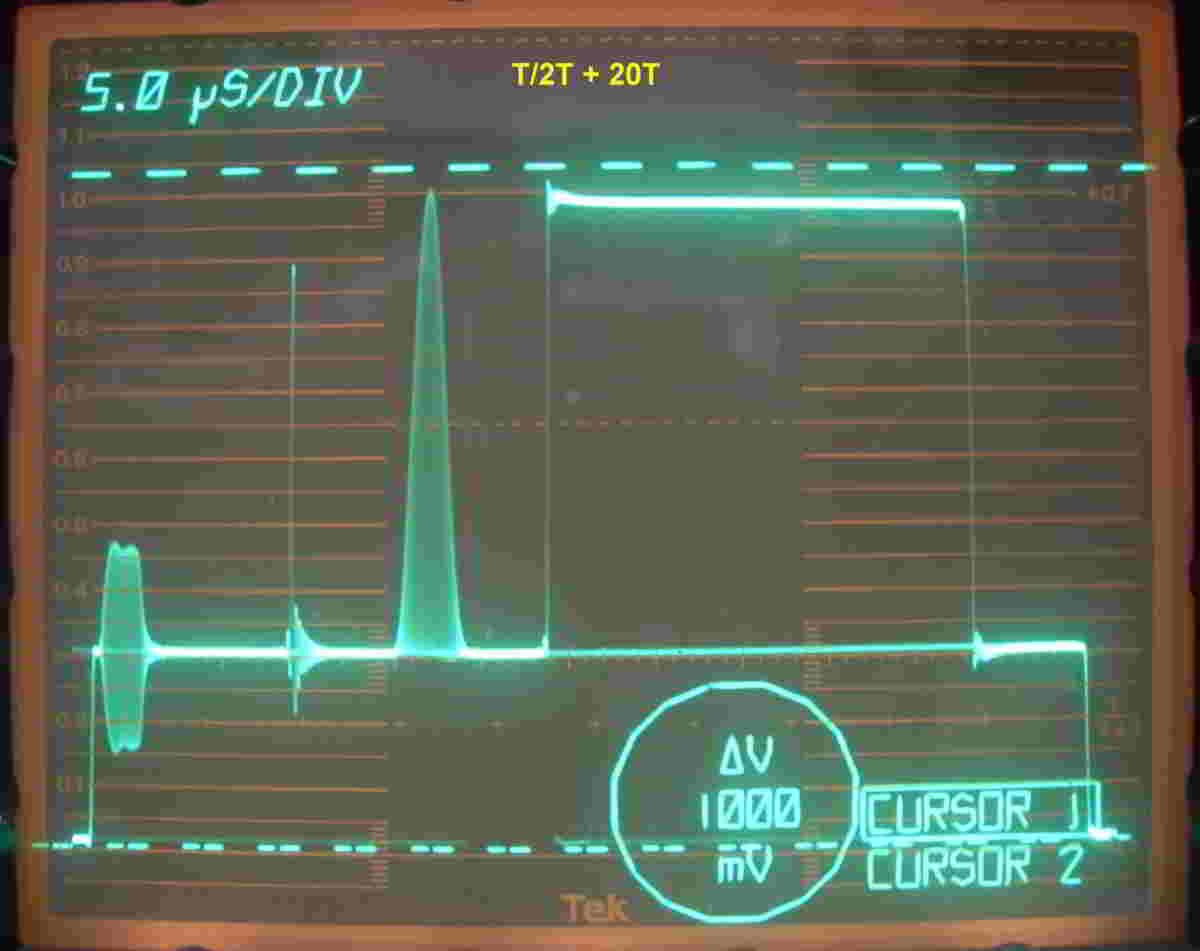

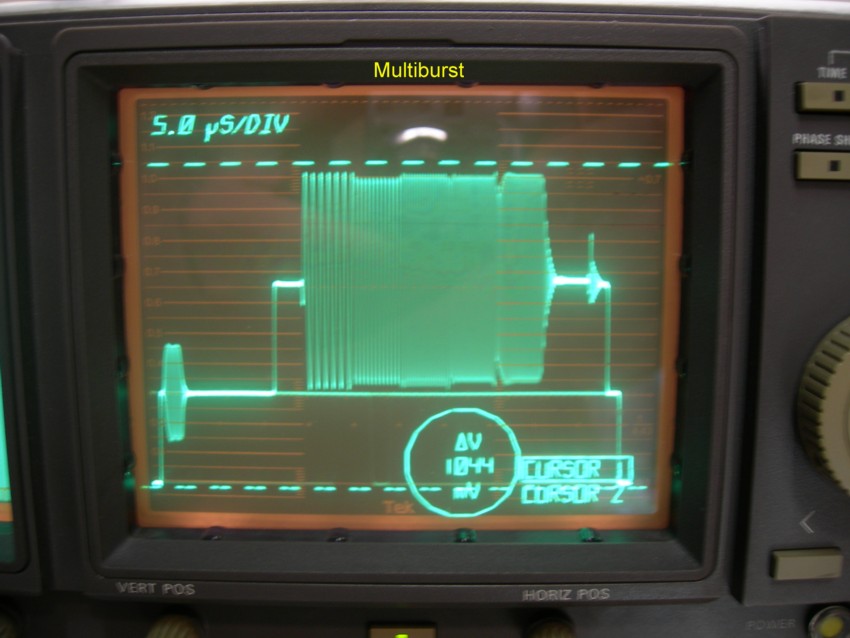

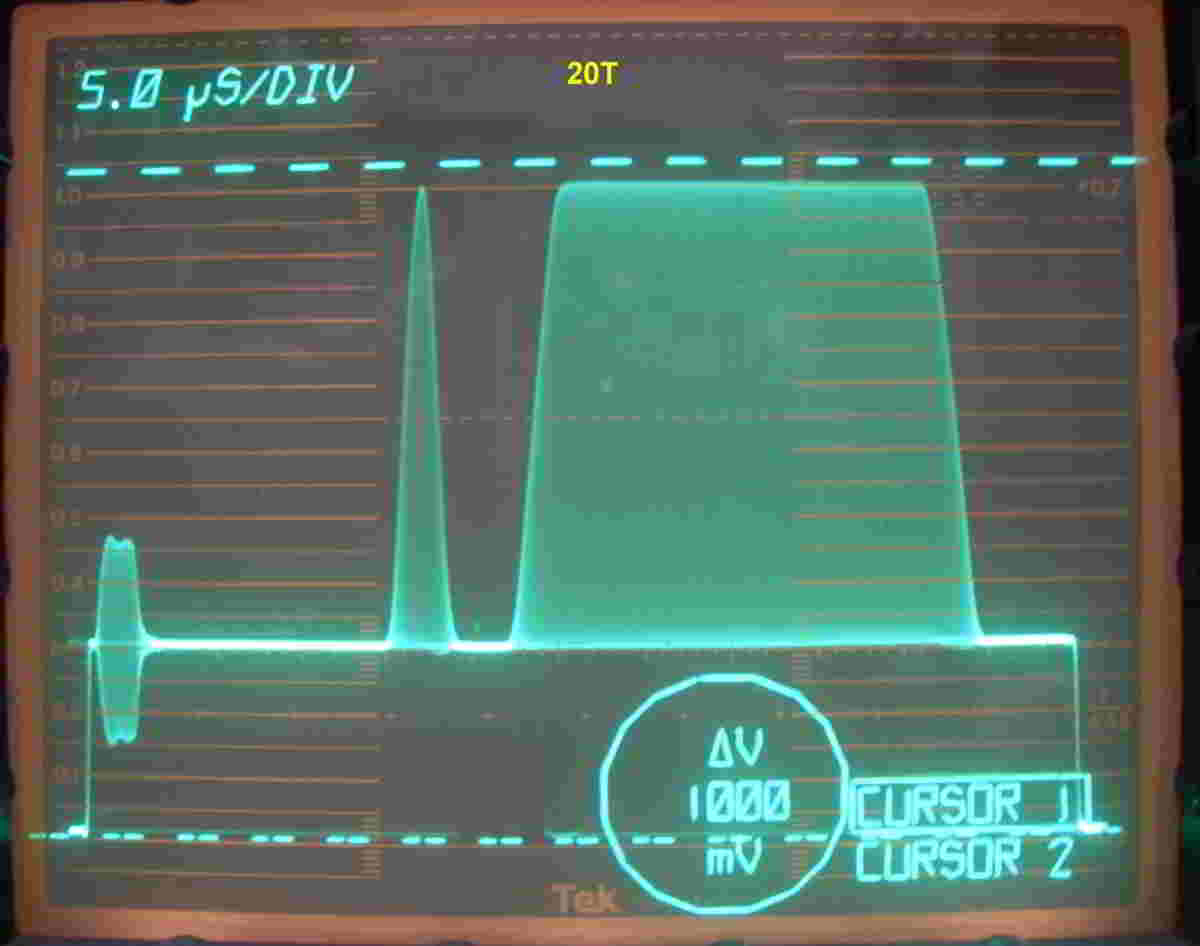

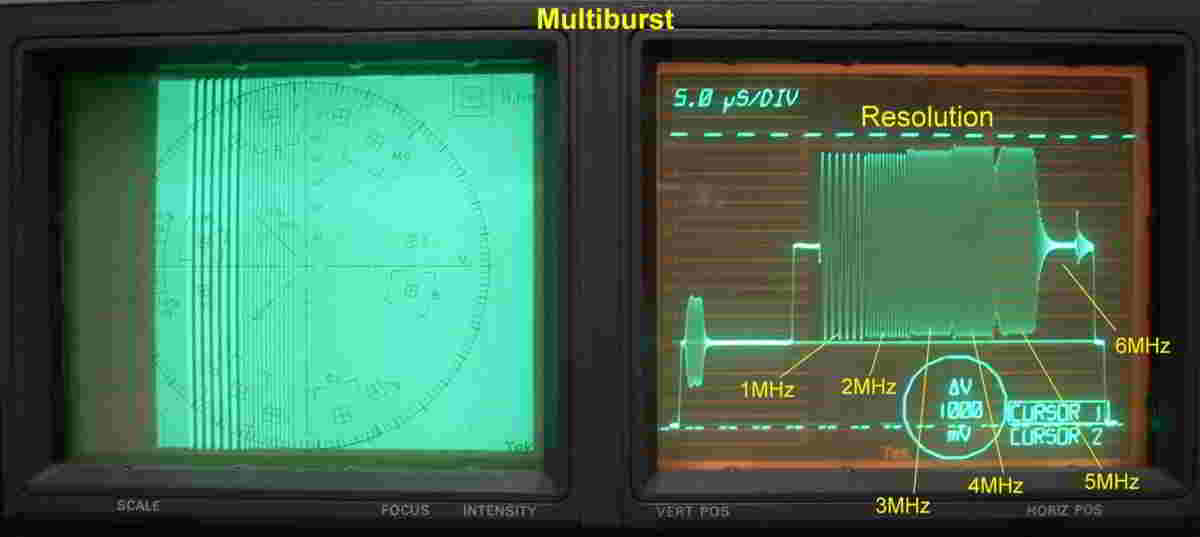

der Multiburst ist doch nahezu perfekt, und der 2T/20T kann sich auch sehen lassen:

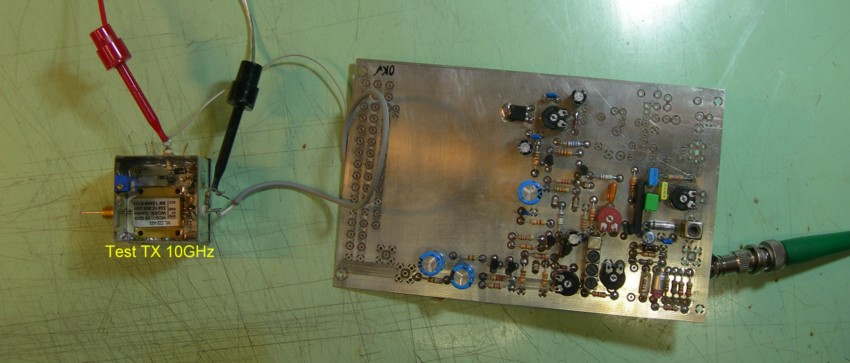

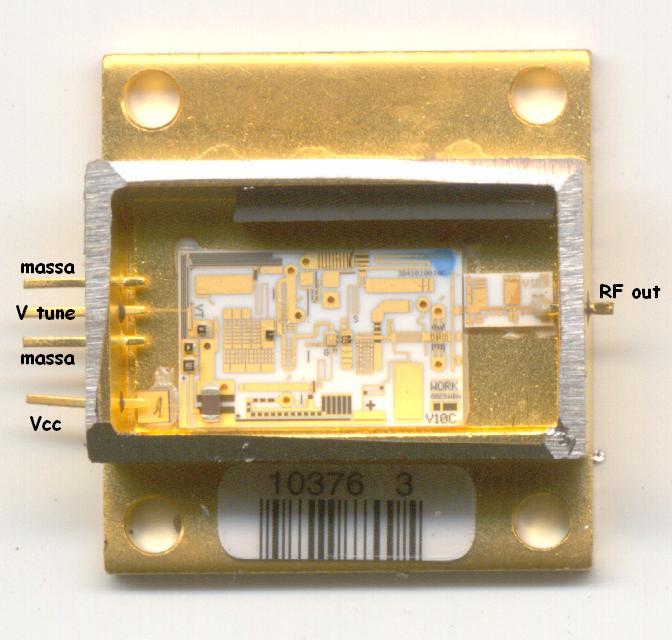

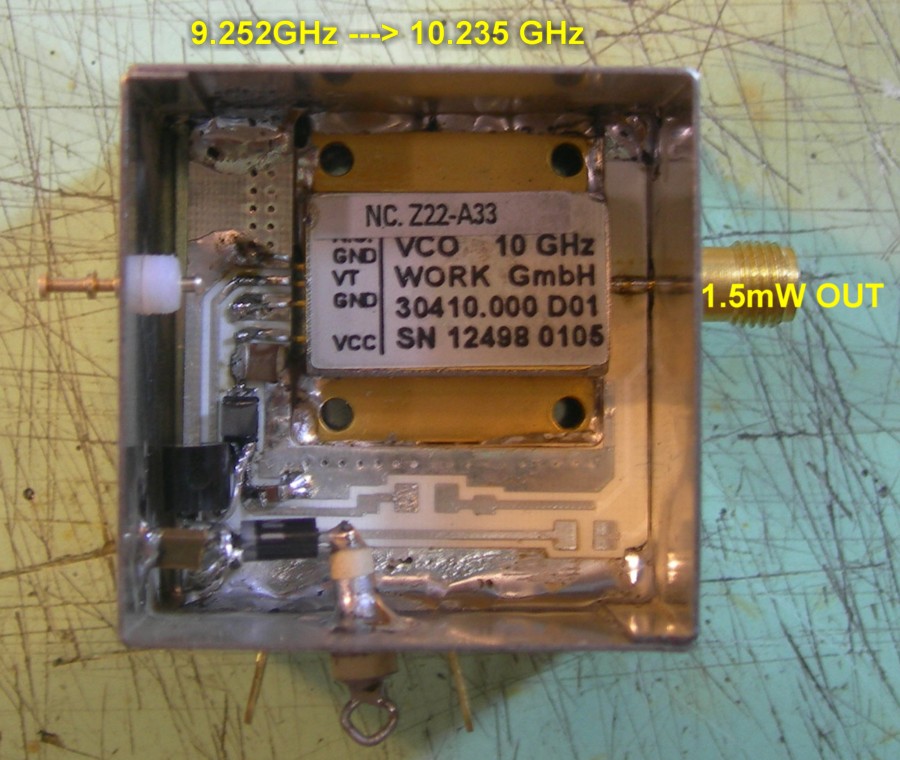

Ein Bild des offenen VCO:

Hier ist die Bastelunterlage für den 10 GHz -VCOs und das Datenblatt.

Works 10GHz VCO ohne PLL (09.10.2013)

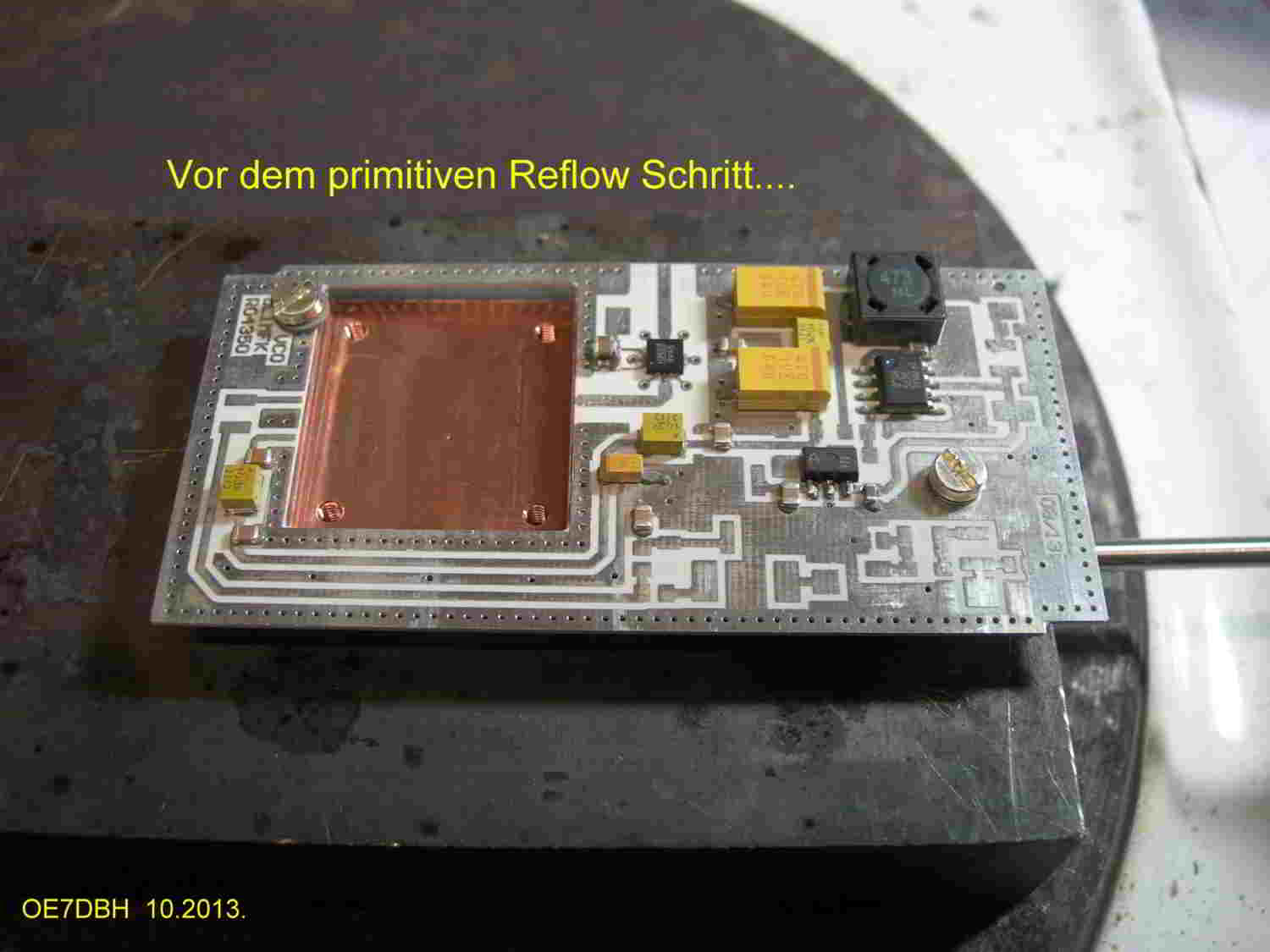

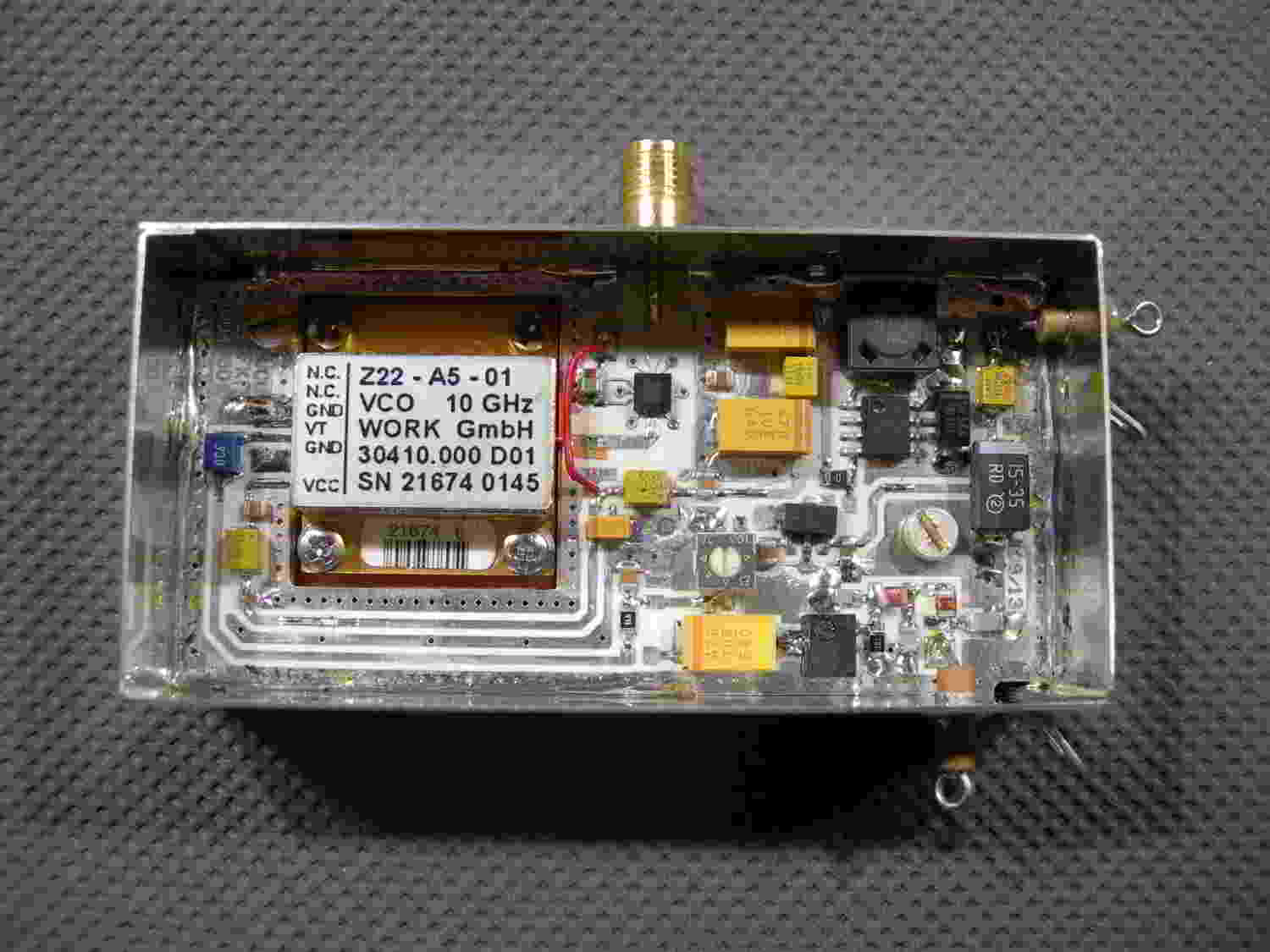

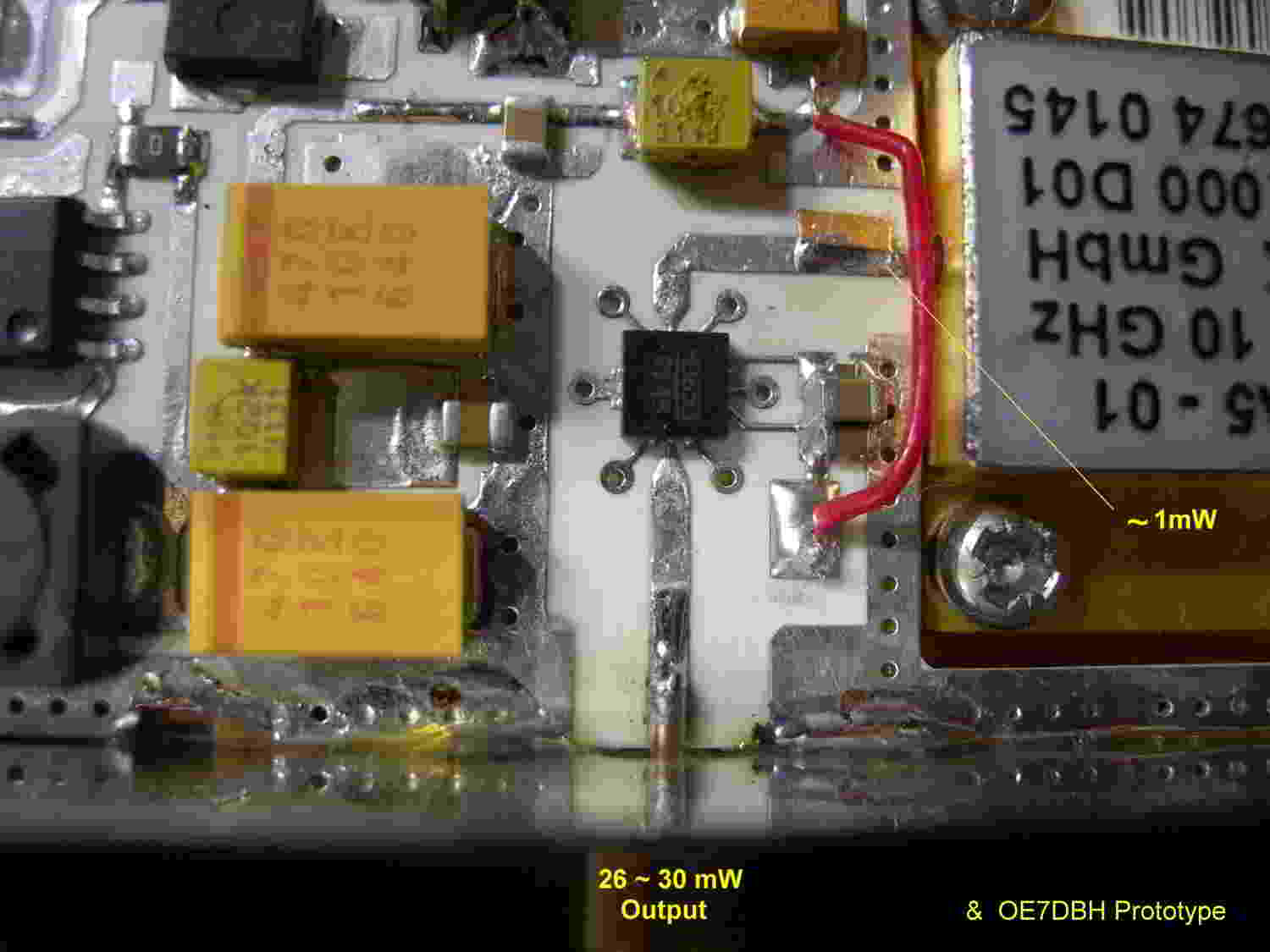

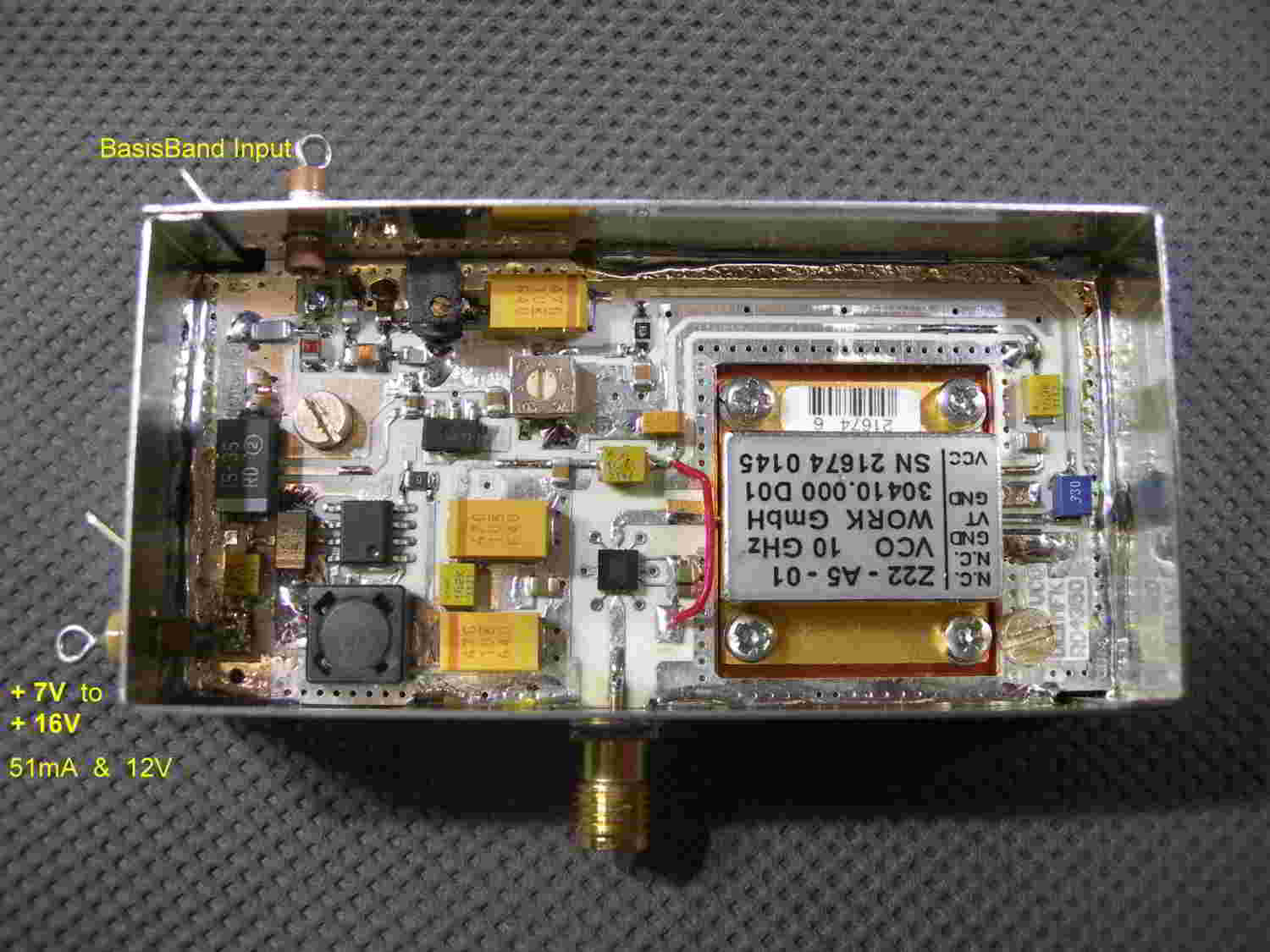

Nach einigen Versuchen mit dem WOKRS Oszillator stellte sich der Wunsch ein, das gute Stück nochmal mit einer anderen Endstufe zu versehen und kleiner und ohne PLL aufzubauen. Das ist dabei herausgekommen:

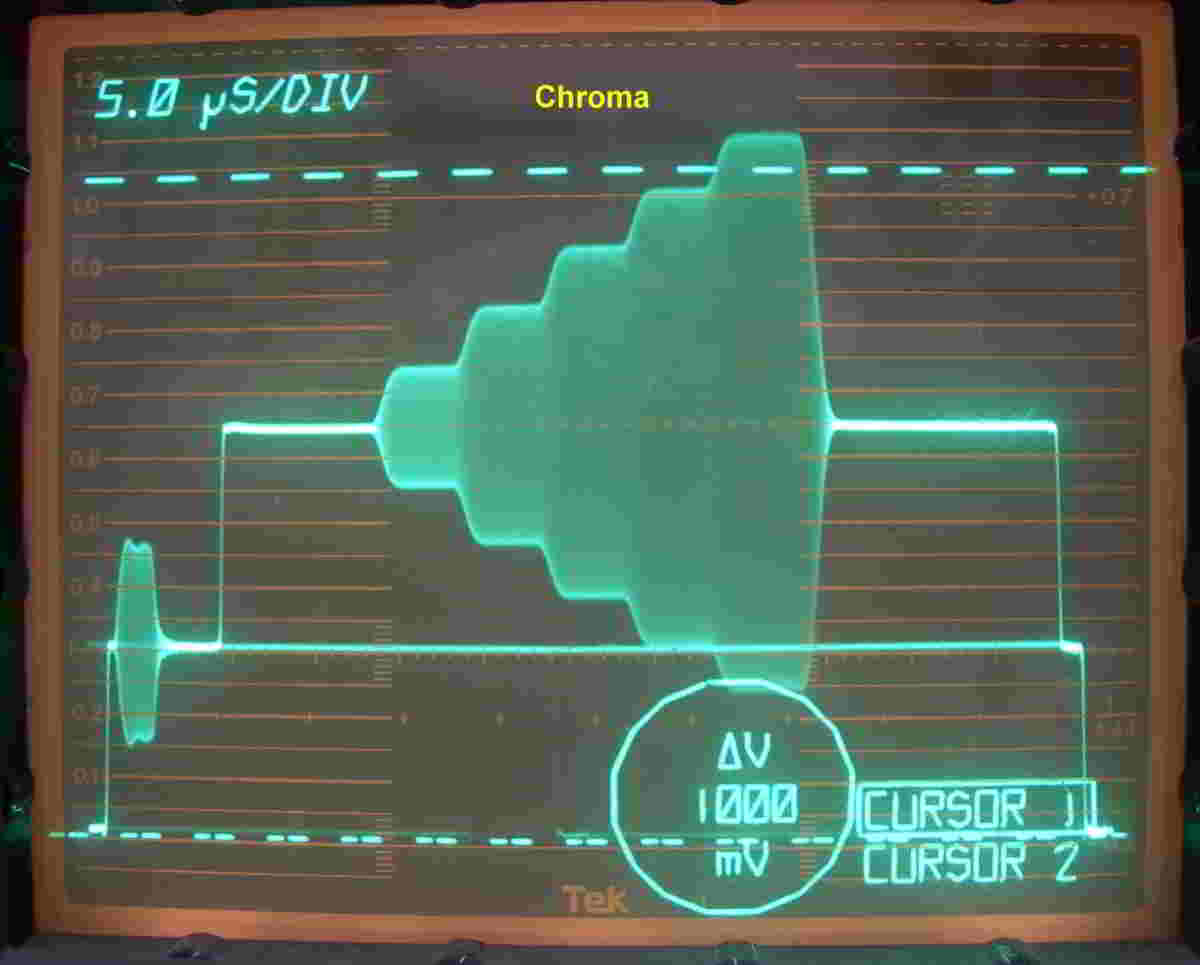

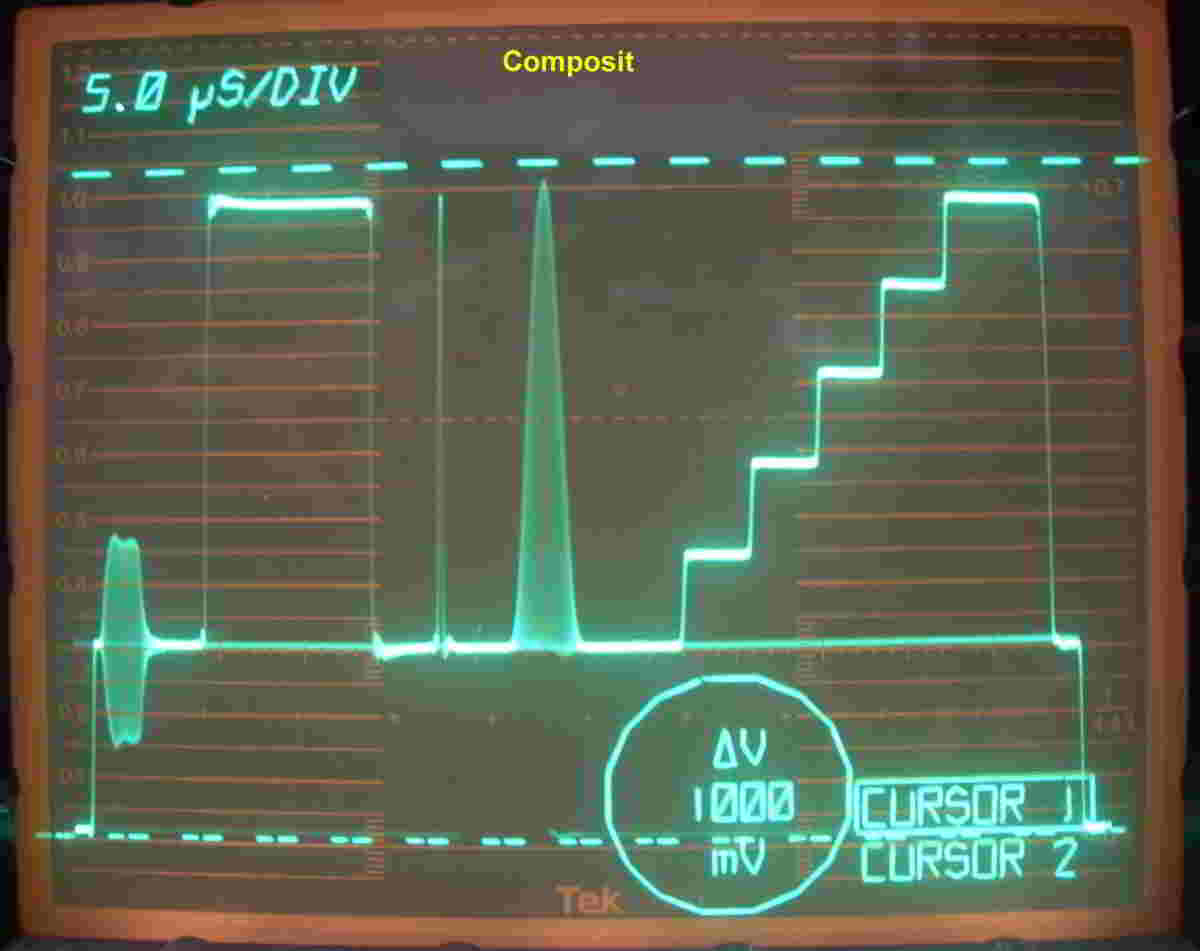

hier die Meßsignale dazu:

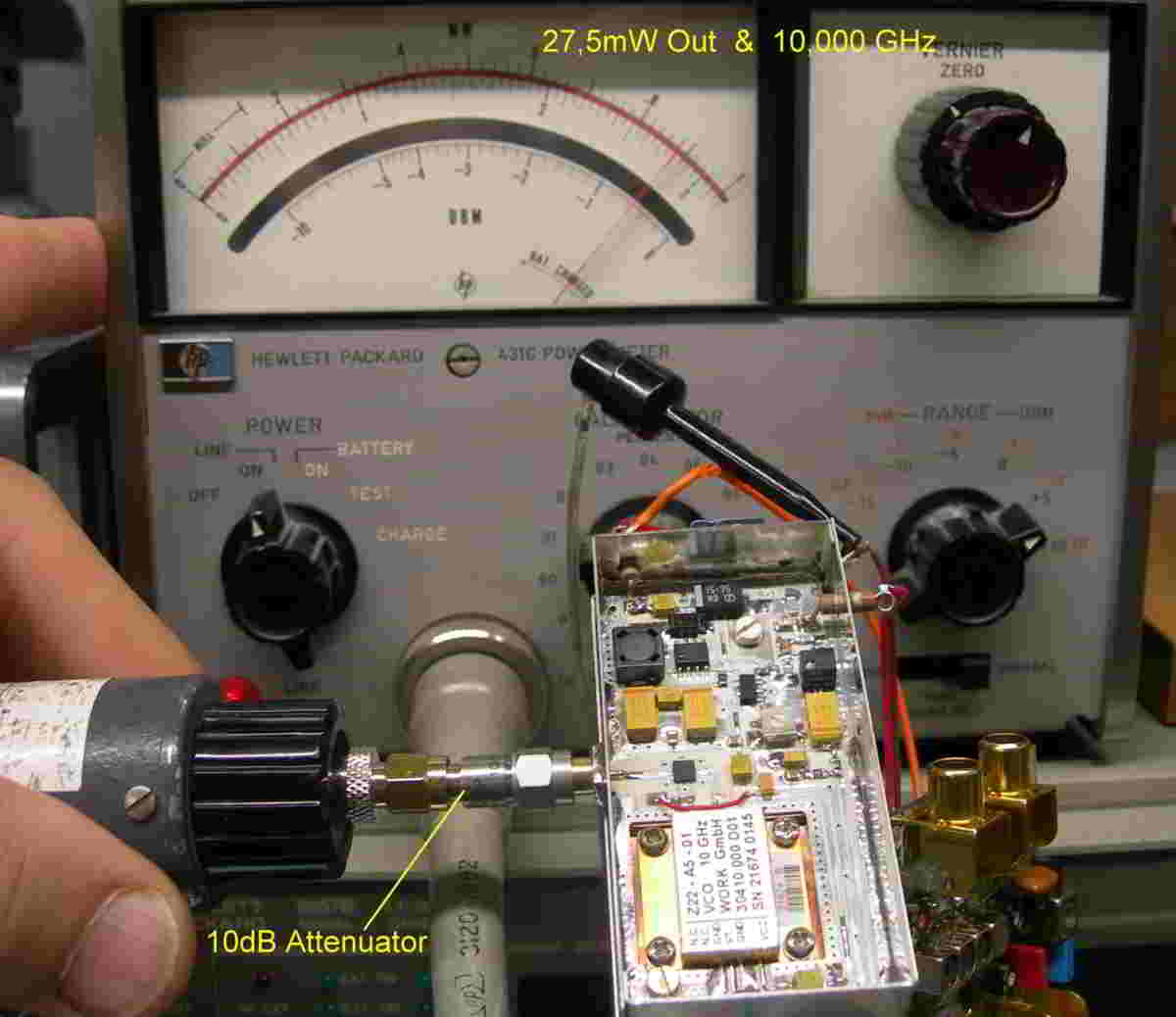

und der Messaufbau

Hier die Bastelunterlagen .

Viel Erfolg beim Nachbau !!!!
