Eine 70cm 8W PAmit MHW2723 (18.11.2013)

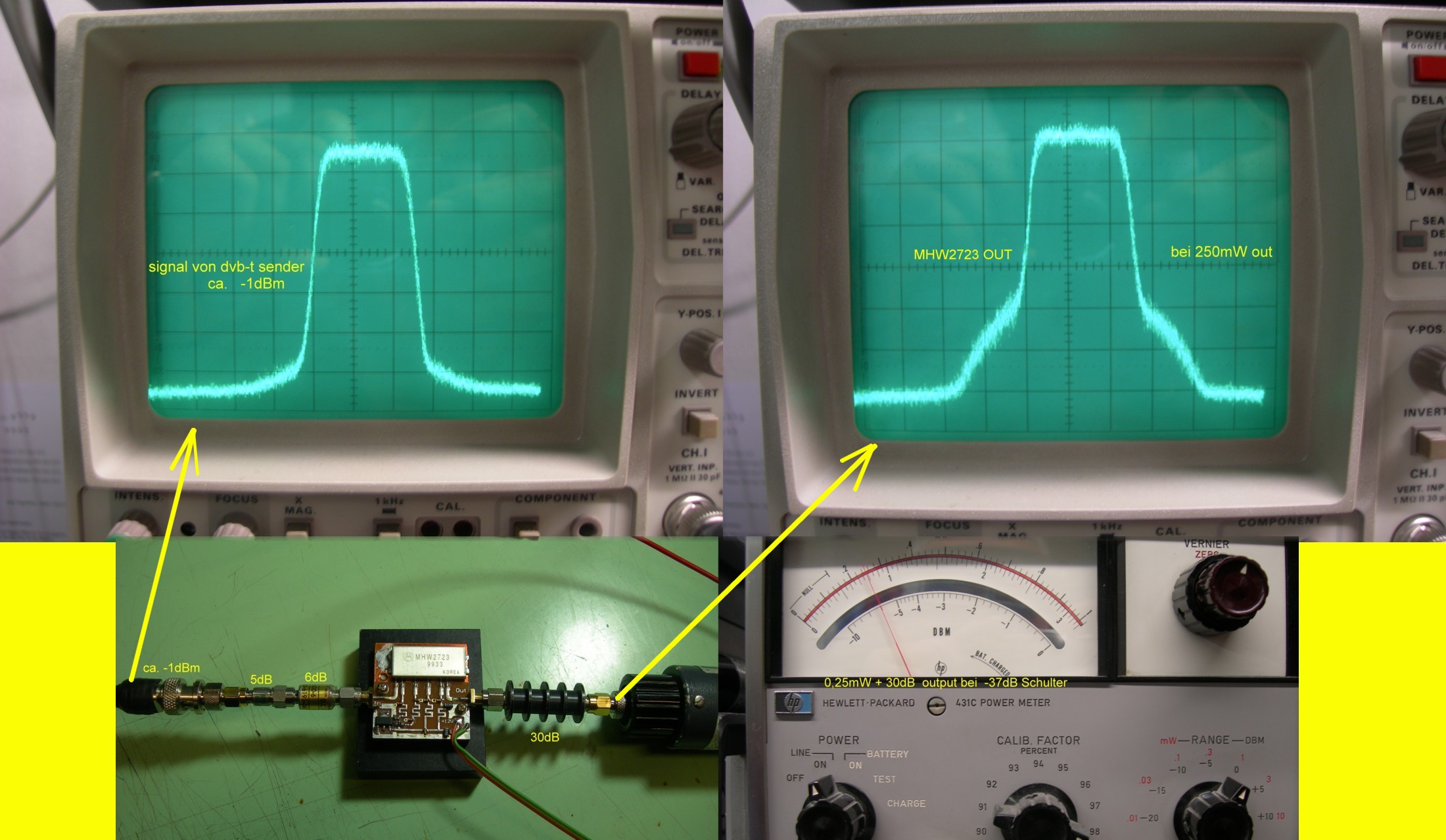

Eine 70cm FM PA für das RDA1846-Projekt musste her. der baustein war superpreiswert im EBAY zu erstehen und schafft 10W in FM. Für DATV ist die Endstufe weniger gut geeignet:

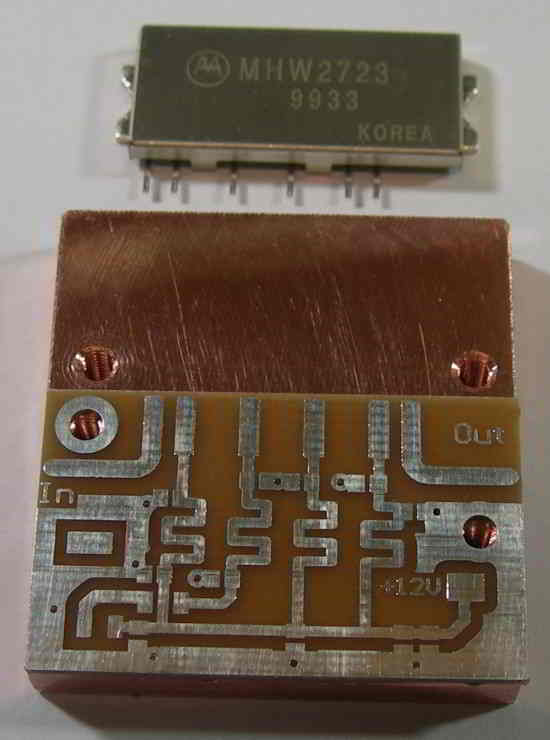

Ein Breitband Verstärker für relativ wenig Geld ( MHW2723), der immer wieder in ebay angeboten wird.

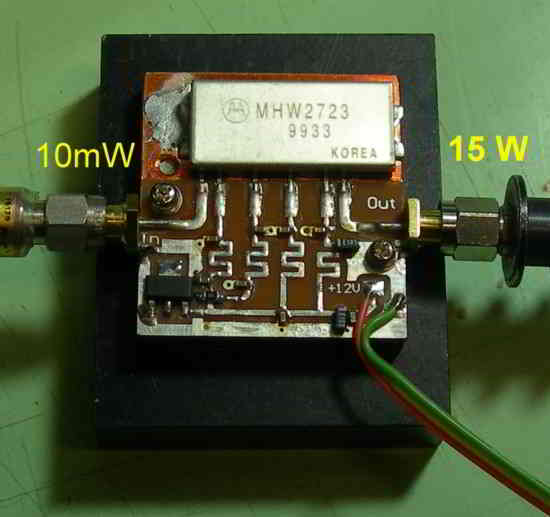

Frequenzbereich -3dB 243MHz bis 463MHz , bei 435MHz und einen 10mW Input ergibt 15W Output ( FM Signal ).
Stromverbrauch bei 15W output ist 2,4A und bei 5W output ist 1,5A.

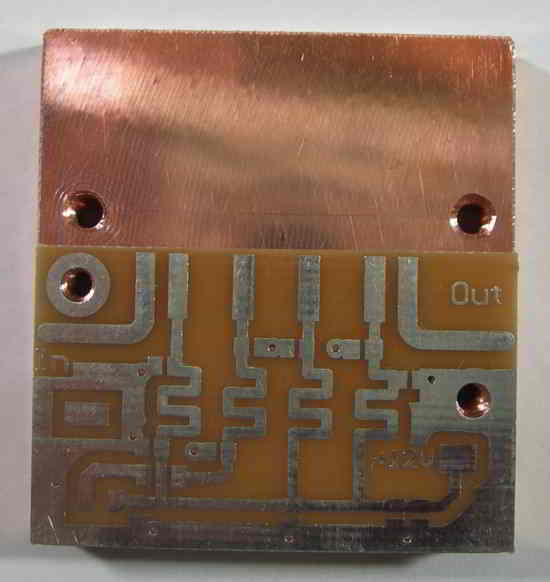

Hier ist die Bauanleitung.

Viel Spaß beim Nachbau !!

Noch Fragen ???

73 de Tomtom
