10GHz VCO mit HMC530(16.03.2011)

Bei Hittite gibt es wunderbare kleine Bausteine wie hier den HMC530. Ein VCO der mit einer Abstimmspannung von 12V in einem Bereich von 9.5GHz bis 11,2 GHz werkelt. Das geniale an dem guten Stück ist, daß dieser VCO intern schon verschiedene Teiler hat. Unteranderem auch :4, somit ist ein SP5055 nicht überfordert um das gesamte 3cm Band abzubilden und das in 500kHz Schritten:

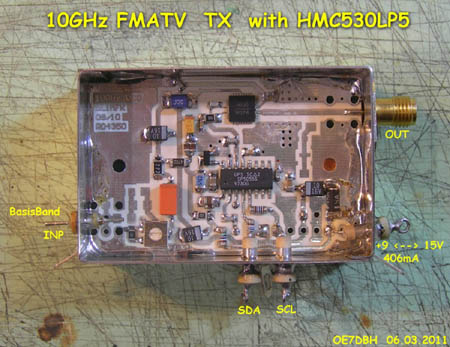

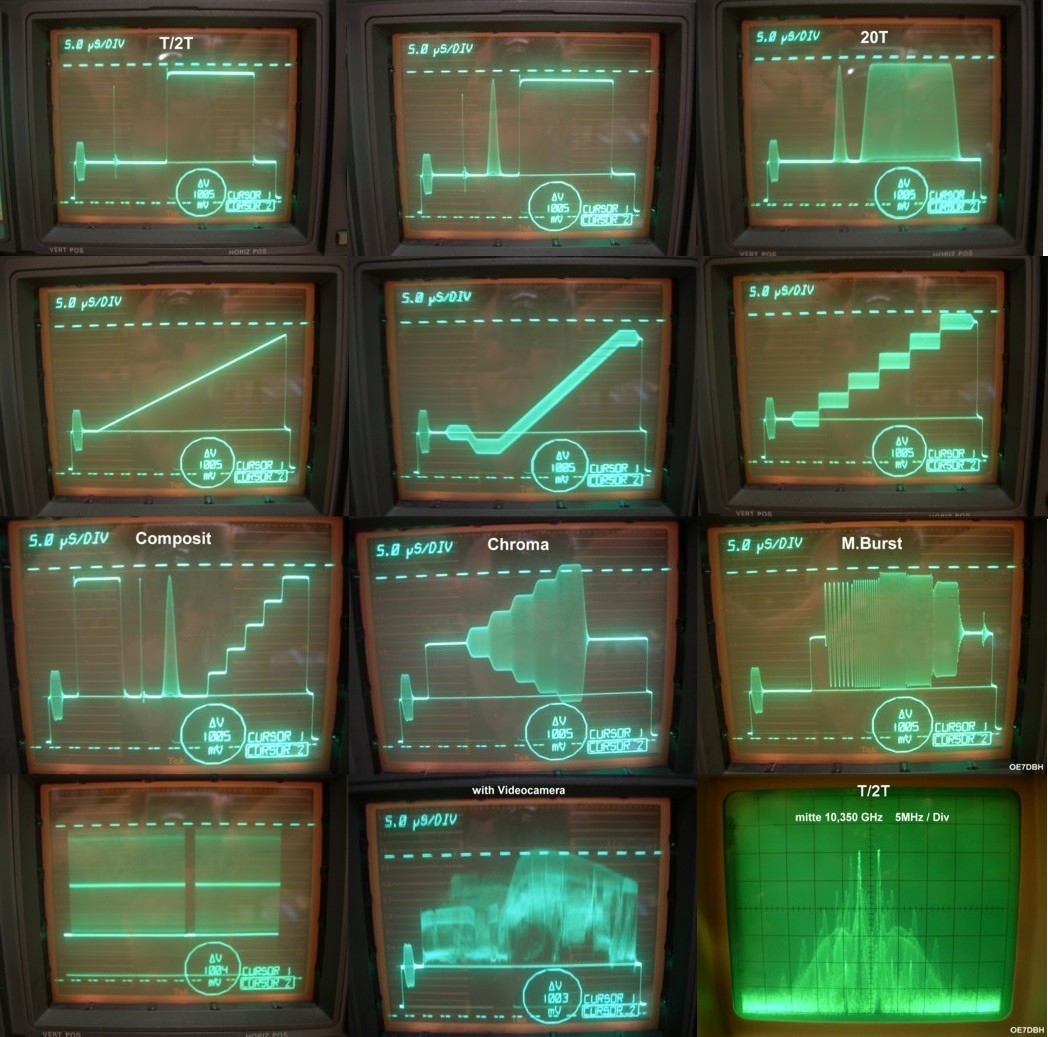

Die Tests hat der Darko damit gemacht, vielen Dank dafür.

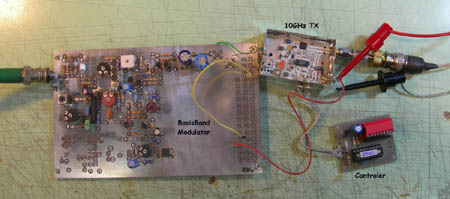

nur mit dem VCO und die "grosse Basisbandaufbereitung":

Ohne den MMIC macht der HMC530 alleine:

10,740 GHz 15,2mW
10,512 GHz 18,6mW
10,400 GHz 18,4mW
10,256 GHz 17,6mW
10,220 GHz 16.8mW
10,188 GHz 16.4mW
10,128 GHz 16.0mW
10,096 GHz 15.6mW
10,064 GHz 15.2mW
10,052 GHz 15.2mW
10,028 GHz 15.2mW
10,000 GHz 15,1mW

Bei 4,1V Abstimmspannung liegt die Frequenz bei 10,000 GHz und bei 9,4V sind es sogar 11,020GHz.

Hier ist die Bastelunterlage für den 10 GHz -VCO.

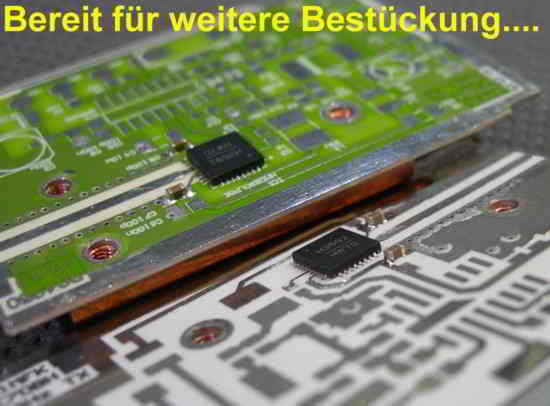

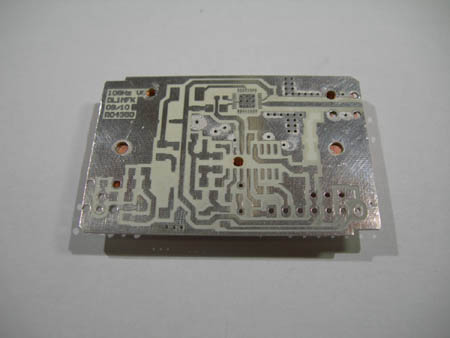

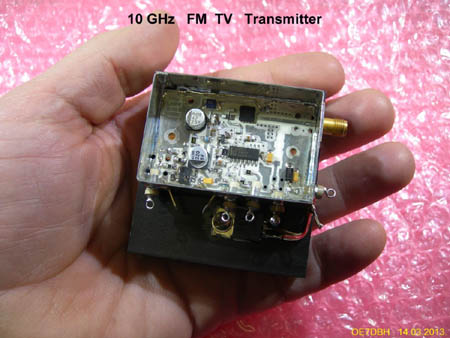

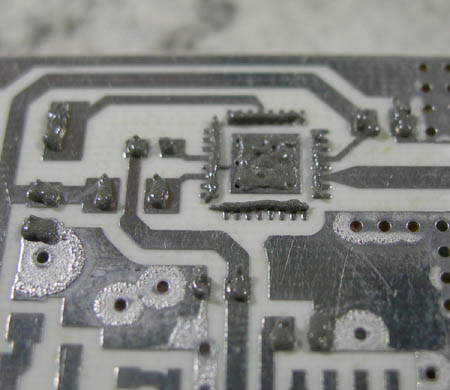

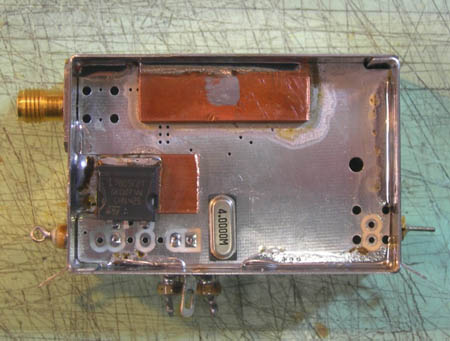

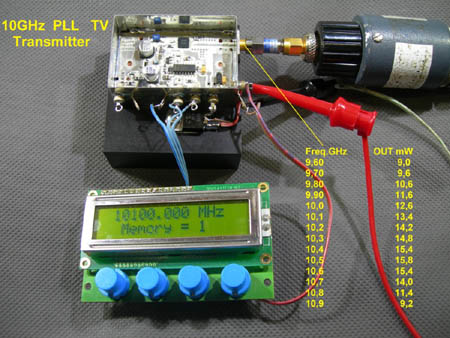

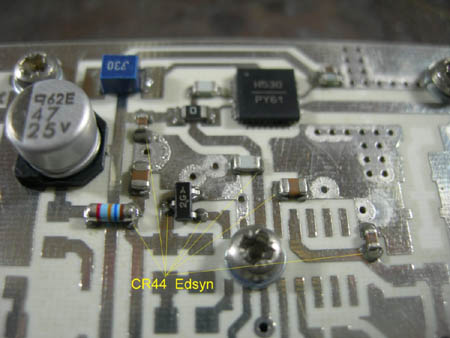

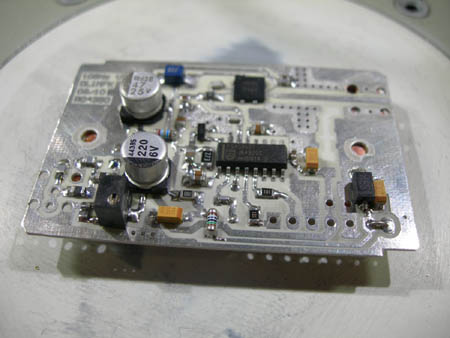

Hier noch ein paar Eindrücke von einem kürzlich entstandenem Stück:

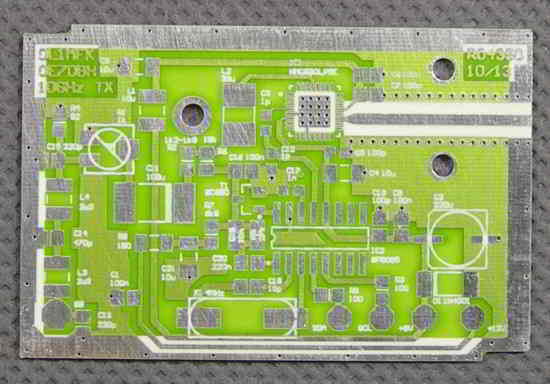

Neuauflage mit HMC530(27.10.2013)

Jetzt mit keinen Bauteilen auf der unteren Seite, und mit Bestückungsdruck


Damit ist der Aufbau leichter ... hier die Bauanleitung dazu.

Viel Erfolg beim Nachbau !!!!

rauf Home

Noch Fragen ???

73 de Tomtom
