Günters 5.8GHz Module ... (05.01.2013)

Der Preis ist unschlagbar, aber was ist bei den Modulen zu tun um sie für ATV verwenden zu können? Die Module wollte ich schon lange einmal testen. Inzwischen hat mit Günter ein Sendemodul

und ein Empfangsmodul

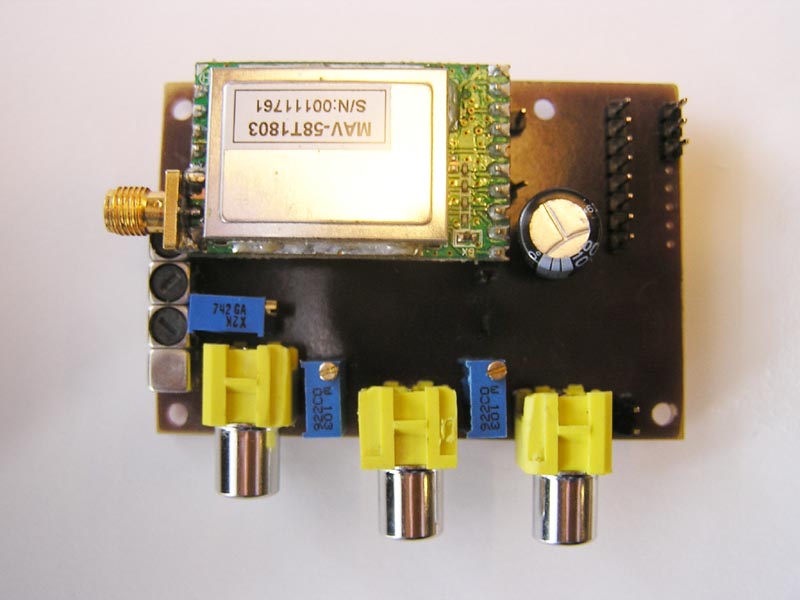

samt Grundboards überlassen.

Das Sendemodul benötigt eine Preemphase für das Videosignal und einen Videoverstärker um 1Vss bei einem RX zu erreichen. Das Signal ist nicht 100%ig perfekt aber für den allgemeinen Einsatz auch an einem Umsetzer problemlos verwendbar:

Der Frequenzgang ist soweit ok.

Das 2T20T-Signal kann man soweit gelten lassen.

Auch die Linearität ist in Ordnung:

Die Signale lassen sich sicherlich mit einigem Aufwand noch etwas besser gestalten, denn der Frequenzgang ist nicht ganz 100%ig optimal. Ursache ist das Videofilter, das im Modul verbaut ist. Der Verlauf erinnert mich an dieses Filter, nur ist das hier verwendete doch etwas steiler, greift aber noch in die notwendigen Signale ein. Kein perfekter Sender, aber ordentlich zu verwenden.

Beim Empfängermodul sieht das anders aus. Die Signale sehen so aus, als ob die Frequenz daneben ist. Leider habe ich hier keine Möglichkeit gehabt die Frequenz des RX anders als mit den Dip-Schaltern zu verändern. Auch ein anderer Videosender war einfach zuweit weg um das auf die Schnelle exakt zu messen. Fakt ist, das Empfangs-Modul besitzt keine Deemphase für das Video, und der Pegel ist auch mit 0,7V zu gering. Um den RX für ATV zu verwenden ist eine Deemphase samt Videoverstärker notwendig. Zu gegebener Zeit werde ich zwei kleine Zusatzplatinen entwerfen, die die grundsätzlichen Probleme beheben sollten.

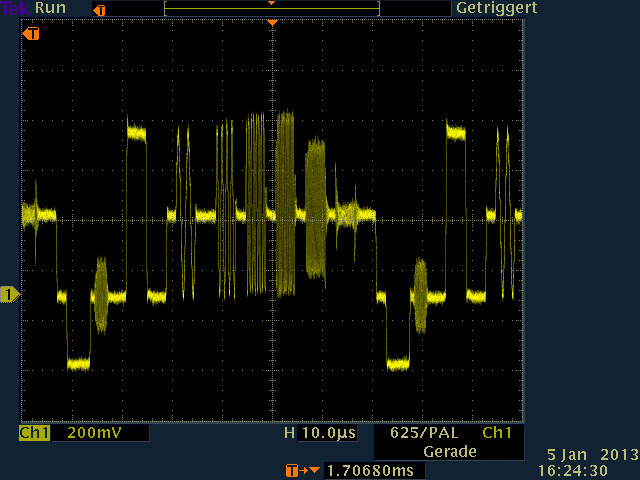

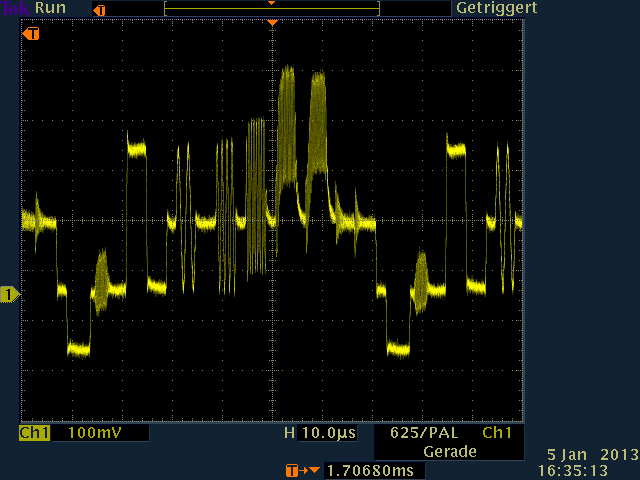

Der mit dem Sender übertragene Multiburst:

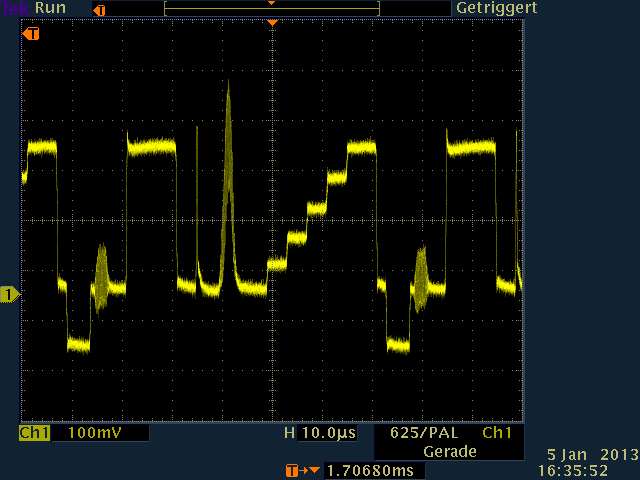

So sieht das 2T20T Signal aus.

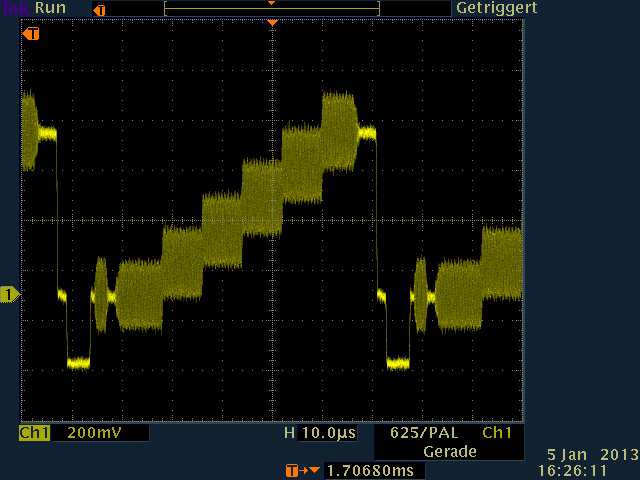

Noch der Blick auf die Linearität:

Ich werde noch einen Versuch mit angepasster Frequenz machen. Damit sind dann endgültige Aussagen möglich.

Neues ... 29.01.2014

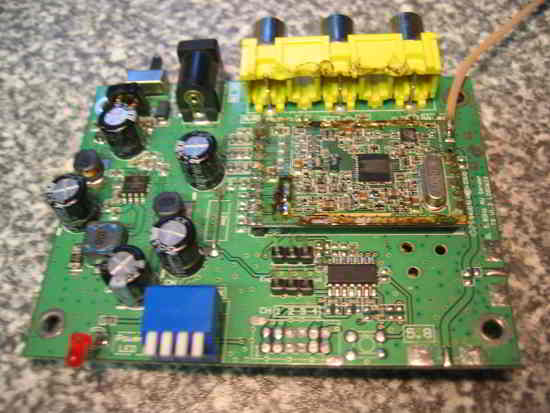

Inzwischen hab ich einen Rappel bekommen und angefangen ein alternatives Tx-Board zu entwickeln. Um das dann auch nutzbar einzusetzen, hab ich mir die Mühe gemacht und das, leider eingelötete Sendemodul, mal aufzumachen.. Würde gerne auch die zweite Seite ansehen, aber da hoffe ich noch auf ein weiteres Modul, welches ich nicht aus der Grundplatine rausreissen muss.

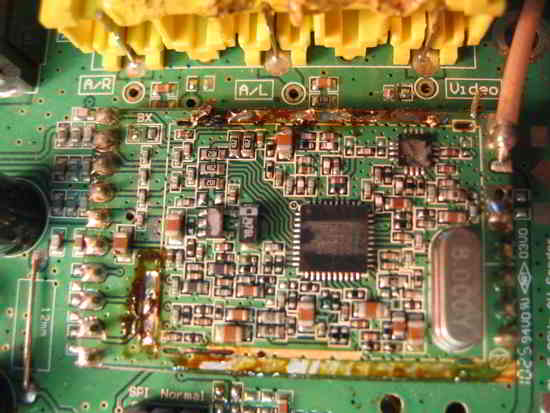

näher:

Leider sind die IC's abgeschliffen, somit is eine Typen-Bestimmung ziemlich schwierig aber vielleicht liest ja noch jemand hier über die Module, und bringt mir die Erleuchtung.
Das was mich nun als erstes Interessiert ist, ob es eine Möglichkeit gibt, den Hub der Tonträger etwas anzuheben. Zum Teil sind die Module so gebaut, daß es nur. -32dBc sind, einfach zu wenig. Bei knappem S/N ist das Bild schon brauchbar, aber der Ton völlig verrauscht !

..

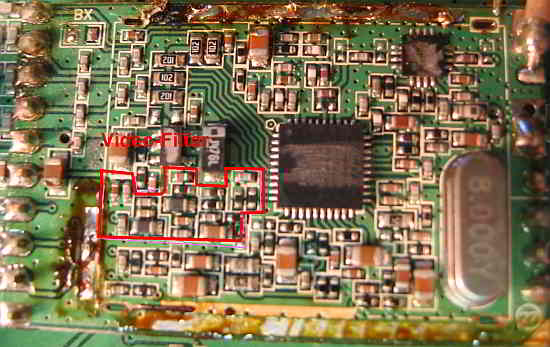

in diesem Bereich befindet sich der Videofilter. Es ist zu überlegen, diesen Filter zu überbrücken, da er doch einen grossen Einfluss auf das Endbild hat, und ihn durch ein aussenliegendes richtiges Videofilter zu ersetzen.

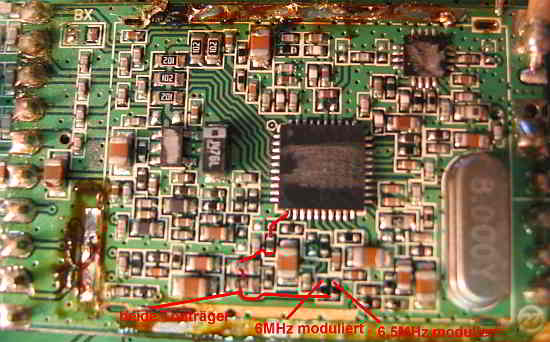

Ein paar Signale hab ich noch gefunden 8MHz vom Quarz her und unmoduliert 6MHz und 6,5MHz. Anscheinend ist die Tonaufbereitung auf der Unterseite versteckt. Im Hinterkopf ist noch das komplette Basisbandsignal nur an den TX zu schicken, nur muß dazu der eigene Tonträgergenerator stillgelegt werden. Die Auswahl ist noch groß ....

Neues ... 30.01.2014

Leider reicht das Verringern der Addierwiderstände nicht aus um den Pegel der Tonträger nennenswert zu ändern. Aso bleiben zwei Möglichkeiten:

1. Ein kleiner Transistorverstärker, sprich zwei Widerstände, zwei Kondensatoren und ein Transistor fliegend dazu einbauen
2. Tonträger ausser Betrieb nehmen und externes Basisband verwenden.

ich hoffe noch auf das Datenblatt des RTC6705, vielleicht kann man dort noch Kleinigkeiten in den Registern verändern, um sich vor einem Umbau zu drücken :D

Neues ... 31.01.2014, 24.03.2014

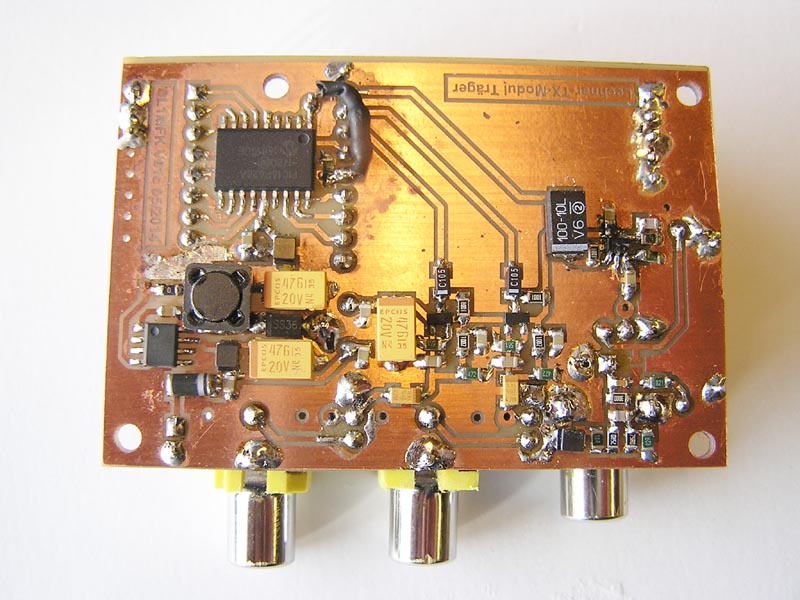

Vorab schonmal die Bastelanleitung für ein hübsches TX-Platinchen, mit den, für ATV, notwendigen Preemphasen. Der Filter auf der Platine ist optional (siehe oben). Wenn jemand direkt den Videoeingangspin nach aussen fährt, ohne die interne Beschaltung zu nutzen bekommt ein sehr ordentliches Signal.
Sollte Bedarf bestehen tatsächlich eine andere Basisbandaufbereitung mit Tonträger zu nutzen, einfach anstatt dem Videosignal das komplette BBA-Signal an den Videopin einspeisen und die beiden Widerstände, an denen die originalen Tonträger anliegen entfernen.

Das neuere Board besitzt ein Pad mehr um anstatt die Dip-Schalter ein LCD mit Drehgeber verwenden zu können.

Im Moment sitze ich an der Software für den PIC .... etwas Geduld noch ...

Neues ... 04.02.2014

Inzwischen hab ich die Zeit gefunden Software, erst mal nur für den Sender zu schreiben. Es war scho interessant daß im Netz kein Datenblatt mehr von dem eigentlichen Chip zu finden war. Jedenfalls ist da noch eine Spielwiese um evtl. mehr als die angegebenen -27dBc Tonträger einzustellen, bzw. diese Abzuschalten und das Basisband extra von Aussen einzuspeisen, natürlich nur wenn der Filter intern wirklich überbrückt wird.

Es existieren jetzt zwei Software Versionen:

• Eine ist passend auf die oben gezeigte Platine zugeschnitten, und damit die Frequenz mittels DIP-Schalter einzustellen. Die Frequenz beträgt dann 5600MHz Plus die offenen Schalter ... geschlossene Schalter bedeuten eine Verbindung nach Masse, damit eine 0. Ist der Schalter geöffnet, dann addiert sich die Entsprechende "1" zu den 5600MHz. der kleinste Schritt ist 1 MHz, damit ist die höchste Frequenz 5856MHz, die sich einstellen läßt. Man muß hald binär rechnen ....
• Eine weitere Version lässt die Frequenz frei in 1MHz Schritten einstellen. Der Frequenzbereich erstreckt sich von 4.97GHz bis 6,22GHZ ... Leistung hierbei habe ich nicht gemessen. das folgt noch.
  Bei entsprechender Bearbeitung der Register besteht die Möglichkeit noch in 100kHz Schritten den Sender zu verstellen. Nebenbei sei gesagt, daß die Ausgangsfrequenz bei diesem Modul um ca. 200kHz oberhalb der eingestellten Frequenz liegt.

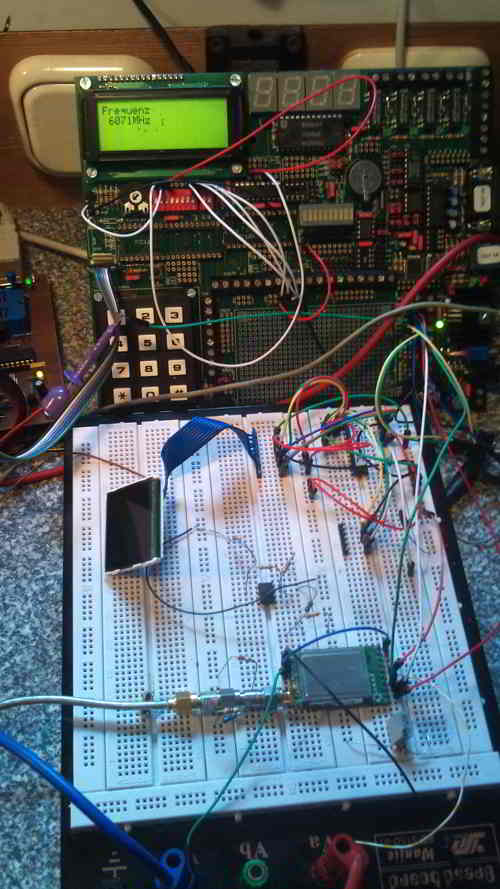

Hier ein Blick auf die Entwicklungsumgebung:

Herausgekommen ist nun ein Source-Code für den PIC16F628, mit intosc, für den MikroBasic ProCompiler. der bietet genug Platz auch in der freien Version.

• Die Software für die obige Platine als HEX und als mbas-File
• Eine weitere Software mit LCD und Drehgeber. das Pinning kann man dem Sourcecode entnehmen. hier das HEX-File
  (neue Version passend auch auf die neue Platine 25.03.2014)

Neue Soft und Platinen ... 24.01.2018

Inzwischen hab ich die Zeit gefunden Software weiter zu schreiben und nun können die Platinen sowohl mit DIP-Schalter-Software wie auch mit LCD und Drehschalter Software bestückt werden.

Das komplette Softwarepaket ist hier zu finden und natürlich die Bauanleitungen für RX und TX Platine. die Bauteile können auch quasi komplett weggelassen werden und die Platte mit 5V versorgt werden. Mit den Bauteilen wäre es sinnvoll die eingebaute wie oben beschrieben Preemphase zu deaktivieren.

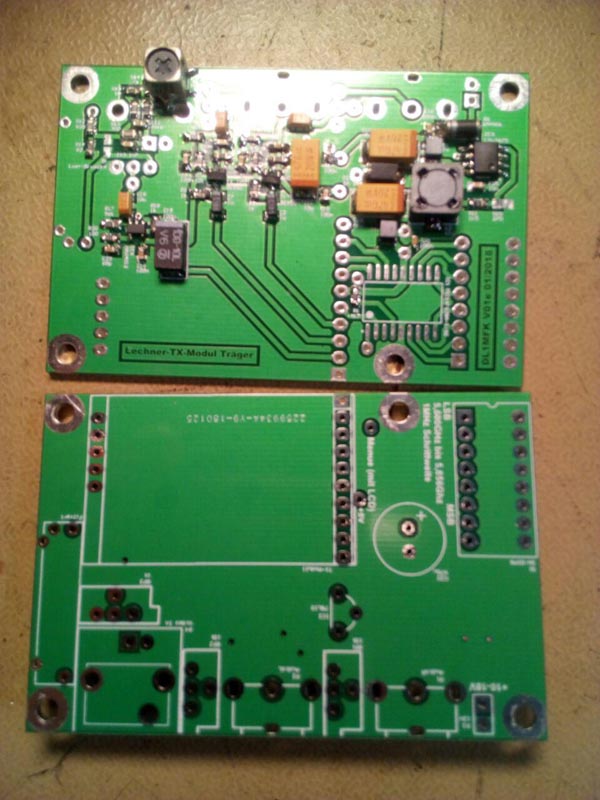

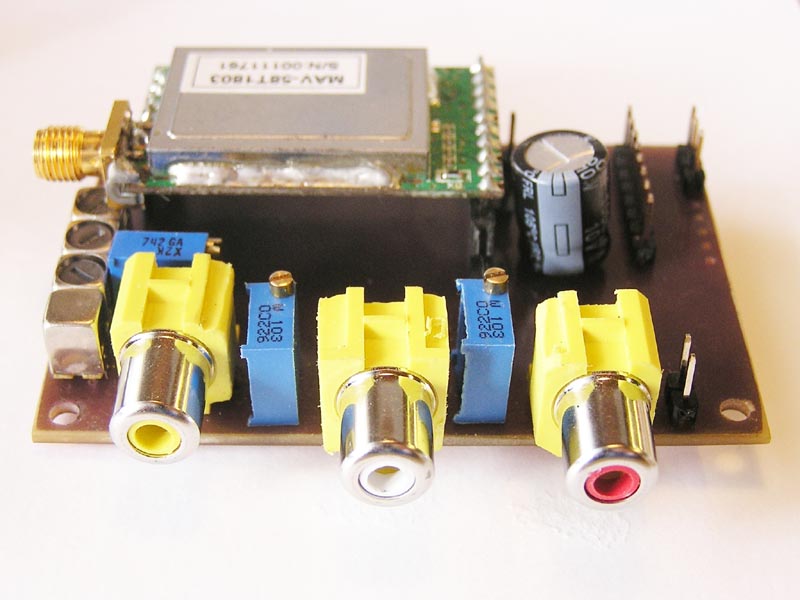

Bestücken der neuen Platinen:



to be continued ...
